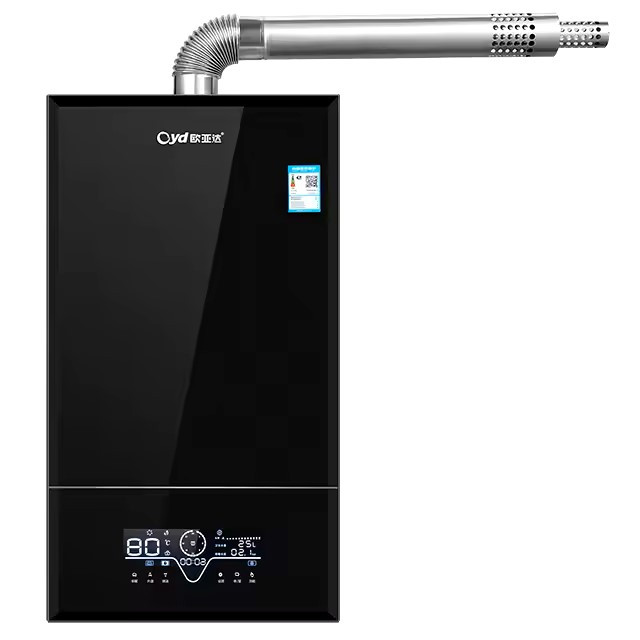

Газовий двоконтурний настінний котел для опалення та нагріву води 18 kW

Газовий двоконтурний настінний котел для опалення та нагріву води 18 kW

Характеристики котла:

• модель котла: L1PB18-CY;
• тип газу: природний газ (12Т);
• номінальний тиск газу: 2 000 Па;
• спосіб згорання: атмосферний;
• номінальне теплове навантаження гарячої води: 18 kW;
• номінальна потужність опалення: 18 kW;
• мінімальна витрата тепла на опалення: 7,2 kW;
• номінальна теплова потужність опалення (вихідна): 16,2 kW;
• мінімальна теплова потужність для опалення (вихідна): 6,4 kW;
• витрата газу за максимальної потужності: 1,9 м²/год;
• витрата газу за мінімальної потужності: 0,7 м²/год;
• номінальне теплове навантаження (тепловий ККД) гарячої води: 89%;
• номінальне теплове навантаження (теплова ефективність) опалення: 89%;
• тепловий ККД при 50% номінального теплового навантаження: 85%;
• тепловий ККД при 30% номінального теплового навантаження: 85%;
• максимальний робочий тиск системи опалення: 0,3 МПа;
• застосований тиск води для системи гарячого водопостачання: 0,03-0,60 МПа;
• максимально регульована температура в режимі радіаторного опалення: 80 °C;
• максимально регульована температура в режимі опалення підлоги: 60 °C;
• максимальна вихідна температура води: 60 °C;
• мінімальна температура, що задається: 35 °C;
• номінальна продуктивність гарячої води (при Δt=30°C): 8,1 л/хв;
• мінімальний запускний потік: 3,0 л/хв;
• мінімальний вимикаючий потік: 2,5 л/хв;
• максимальний тиск води у системі: 8,0 bar;
• номінальна напруга: АС 220 В / 50 Гц;
• номінальна електрична потужність: 110 Вт;
• ступінь водонепроникності: ІРХ4D;
• розпалювання: автоматично;
• контроль температури: пропорційне управління;
• запобіжник: 3 А;
• ізоляція: категорія І;
• температура, при якій спрацьовує захист від замерзання першого ступеня: +/- 8 °C;
• температура, при якій спрацьовує захист від замерзання другого ступеня: +/- 5 °C;
• температура, при якій спрацьовує захист від замерзання третього ступеня: +/- 3 °C;
• модель бачка: ZSXL-ET01-6L;
• бачок ємністю: 6 л;
• заданий тиск бачка: 1,0 +/-0,2 bar;
• максимальна температура : -10 °C / +90 °C;
• допустимий тиск у бачку: 3,0 bar
• розмір димовивідної труби: 100 / 60 / 800 ф/ф/мм;
• вхід/вихід ВВ: G3 / 4 дюйм;
• вхід/вихід санітарного водопостачання: G1 / 2 дюйм;
• підключення газу: G3 / 4 дюйм.

Застереження при застосуванні:

1. Суворо дотримуйтесь інструкцій з монтажу та експлуатації;
2. Заборонено застосовувати інші гази, крім зазначених в інструкції;
3. Встановіть спеціальні припливні та витяжні димоходи згідно з інструкціями та переконайтеся, що труби та повітрозабірники з'єднані між собою та не задимлені;
4. Електричну вилку слід вставляти в розетку з відповідним рівнем напруги та з надійним заземленням;
5. Використовуючи гарячу воду в системі будьте обережні, уникайте високотемпературної гарячої води, яка виробляється кожного разу на початку, щоб уникнути травм;
6. Протягом холодної пори року завжди тримайте живлення, газовий цикл увімкненим у режимі очікування, щоб уникнути замерзання системи та нещасних випадків;
7. Хвильова трубка має бути під'єднана до дренажу та мати зв'язок з атмосферою;
8. Якщо котел не використовується протягом тривалого часу, воду з водопровідної системи потрібно видалити;
9. Даний котел не можна встановлювати в душовій кімнаті;
10. Над місцем встановлення цього обладнання не повинно бути оголених проводів;
11. Під місцем встановлення котла забороняється встановлювати електрообладнання, газопроводи, газові плити.
